台车式电阻炉的结构特点及工作原理 发布时间: 2022-10-11  浏览次数:923
  台车式电阻炉是标准节能型周期式作业炉,节电高达60%,多用于球墨铸铁、高铬、高锰钢铸件、钢球、45钢、轧辊、不锈钢等淬火、退火、以及各种机械零件热处理中,并且得到业内人士的一致好评,当然这与它独特的超节能结构、蓄热效果好等结构特点是分不开的,下面就由星鼎小编为大家介绍一下台车式电阻炉的结构特点及工作原理吧!


  一、台车式电阻炉结构特点


  1、台车式电阻炉的炉温高,高达1200℃以上,所以可以按照工艺要求在炉内完成一个完整的加热周期,并且加热工艺在较大的范围内可进行任意调整。

  2、台车式电阻炉的炉底是可以移动的台车,工件在加热前,台车在炉外进行装料,加热时由牵引机构将台车拉入炉内,加热后同样由牵引机构将台车拉出炉外卸料。

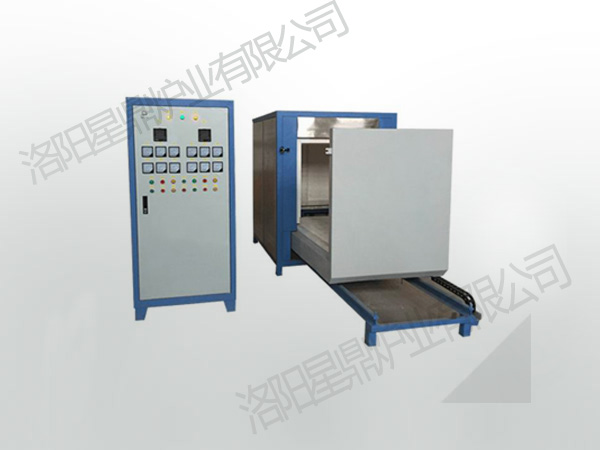

  台车式电阻炉
  3、台车式电阻炉的炉衬采用全纤维结构,优质长纤维刺毯为原料,使用专用设备根据炉体制成不同规格,并在加工过程留有一定的压缩量,以保证模块在砌筑完毕后,每块陶瓷纤维块在不同方向膨胀,使模块之间互挤成无间隙的整体,达到完好蓄热效果。

  4、炉体采用墙体蓄热式燃烧系统、耐高温蓄热体吸收烟气余热,炉温均匀性好,与被加热工件之间的温差小。

  5、台车式电阻炉的炉体外壳有钢板和型钢焊接而成,炉体底部与台车轻轨连为一体,放于平整的水泥地面即可使用。

  6、在台车装载有效范围内,加热工件可以不受尺寸大小、重量多少、几何形状等限制。


  二、台车式电阻炉的工作原理


  台车框架采用的是型钢焊接成形,其钢性可以保证在满负荷下不变形。内用耐火砖砌筑,易碰撞部位和承重部位用重质砖砌筑,增强炉衬结构强度,台车的行走采用的是自行式结构,由减速机传动链轮带动走轮在轨道上行走。台车密封采用自动迷宫式结构和软接触双密封,台车进入炉内通过凸轮及滚轮斜面作用,自动升起后进行密封。台车开出,该密封槽自动落下,密封槽内密封砂经加满后即不必经常添加。

  台车开出,炉门升降均是电动控制,配有电磁制动器,可防止惯性撞击炉体,并且连锁控制,即稍打开炉门后,自动切断加热元件,同时恢复台车行走机构电源。炉门关闭到位后,自动切断台车行走机构电源,同时恢复加热元件电源。

  以上是台车式电阻炉的结构特点及工作原理的全部内容,经过以上介绍可知台车式电阻炉具有高温、可任意调整、装料卸料方便、蓄热效果好、使用简便、工件不受限制等特点,洛阳星鼎窑炉有限公司生产的台车式电阻炉规格多样、工艺优良,作为高温电炉的前列,为了更好的服务,我们也不断努力向着全世界迈进,如果您有需要欢迎随时致电详询。
